ASME B366 ハステロイ C22 突合せ溶接管継手サプライヤー

ハステロイC22はニッケル合金であり、塩化物、酸、高温を含む過酷な条件を含む酸化および還元環境において優れた耐食性を備えています。この技術データシートには、ASME B366 に基づく材料特性、規格、フィッティング仕様の概要が記載されています。

ASME B366 Hastelloy C22 Buttweld Pipe Fitting Supplier

ハステロイ C22 はオーステナイト系ニッケル合金で、C276 に比べて耐孔食性、隙間腐食性、応力腐食割れ性に優れています。湿った塩素、ギ酸、酢酸、塩化第二鉄、海水などの酸化・還元環境において優れた性能を発揮します。

要素	構成（％）
ニッケル(Ni)	バランス
クロム(Cr)	20.0 – 22.5
モリブデン(Mo)	12.5 – 14.5
タングステン(W)	2.5 – 3.5
鉄(Fe)	2.0 – 6.0
コバルト(Co)	最大2.5
バナジウム(V)	最大0.35
シリコン（Si）	最大0.08
カーボン(C)	最大0.015
マンガン(Mn)	最大0.50
リン(P)	最大0.02
硫黄(S)	最大0.02

財産	値(最小)
抗張力	690 MPa (100 ksi)
耐力 (0.2% オフセット)	310 MPa (45 ksi)
50mmでの伸び	45%
硬度（ブリネル）	240HB以下

標準	説明
ASME SB366 / ASTM B366	工場-製の鍛造ニッケルおよびニッケル合金継手
ASME B16.9	工場製-鍛造突合せ溶接継手
ASME B16.25	突合せ溶接端
MSS SP-25	バルブ、継手用の標準マーキングシステム
MSS SP-43	鍛造ステンレス鋼の突合せ-溶接継手
NACE MR0175 / ISO 15156	H2S-を含む環境用の材料

すべてのハステロイ C22 継手は、通常 1050 ～ 1100 度で溶体化焼きなましした状態で提供する必要があります。-その後、急速水焼入れが行われます。

ASME B366 では、ハステロイ C22 継手はグレード WP (鍛造パイプ) として指定され、その後に合金の接尾辞が付けられます。正しい材料グレードの指定は次のとおりです。

継手の種類	ASME B366 グレード指定	通称
シームレス継手および溶接継手	WP22CRHCまたはWPHC22	ハステロイC22
シームレス継手のみ	WP22CRHC-S	ハステロイ C22 シームレス
溶接継手（RT または 100% X-}）	WP22CRHC-W	ハステロイ C22 溶接

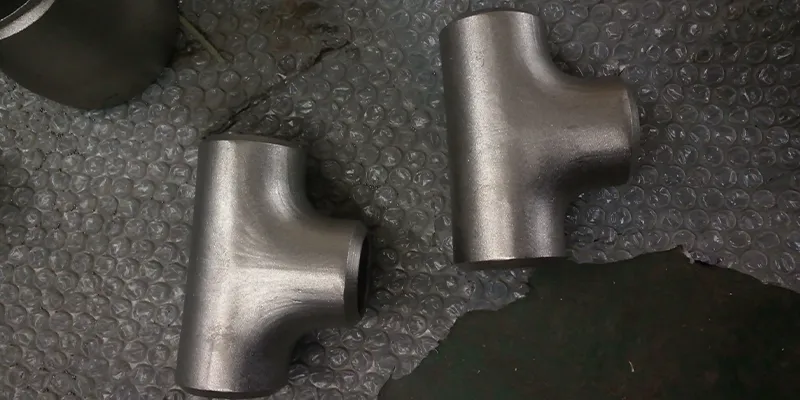

ASME B366 Hastelloy C22 Buttweld Fitting Types

継手の種類	スケジュール・肉厚	サイズ範囲
90度ロングラジアスエルボ	10代、40代、80代、XS、XXS	½" – 24"
90度ショートラジアスエルボ	Sch 10 年代、80 年代、XS	1" – 12"
45度ロングラジアスエルボ	Sch 10s – XXS	½" – 24"
180 度のロング半径リターン	10 年代 – 80 年代	½" – 12"
イコールティー	Sch 10s – XXS	½" – 24"
径違いティー	Sch 10s – XXS	½" – 24"
同心レデューサ	Sch 10s – XXS	¾×½ – 24×20
偏心減速機	Sch 10s – XXS	¾×½ – 24×20
スタブエンド（ラップジョイント）	10代、40代、80代	½" – 24"
パイプキャップ	Sch 10s – XXS	½" – 24"
クロス（等価＆レデューシング）	10 年代 – 80 年代	½" – 20"
横方向（45度Y-ピース）	10 年代 – 80 年代	2" – 20"

Hastelloy C22 Buttweld Fitting Types

重要なサービスのハステロイ C22 突合せ溶接管継手を調達する場合は、必ず「ASME B366 グレード WPHC22」または ASME B16.9 に準拠して製造された WP22CRHC を指定してください。これにより、国際的な圧力容器および配管規格 (ASME セクション VIII、B31.3 など) への完全な準拠が保証され、攻撃的な化学、石油化学、医薬品、排煙脱硫用途において最高レベルの腐食性能が保証されます。

当社では、1/2 インチから 12 インチまでの Sch 10、40、および 80 のシームレスハステロイ C22 エルボ、ティー、レデューサー、キャップの在庫を常備しており、より大きなサイズや溶接構造も短納期で入手可能です。

お見積りについては、私たちのチームに直接連絡してください.
