インコネル 600 とモネル 400: 苛性および海洋用途向けのニッケル合金の選択

苛性ソーダや海水にはモネル 400 (UNS N04400)、高温酸化、脱気高純度蒸気、乾燥塩素にはインコネル 600 (UNS N06600)-を選択してください。-モネル 400 は、クロムを含まないニッケル-銅合金です。不動態酸化膜に依存しないため、高温の水酸化ナトリウムや流れる海水に対しても非常に低い腐食速度で耐えられます。また、同じ理由で、空気中では約 540 ℃ 以上で機能しなくなります。

インコネル 600 はニッケル-クロム-鉄合金で、14～17% のクロムが粘り強い Cr2O3 スケールを形成します。このスケールは酸化処理で 1093 ℃まで耐えますが、合金はフッ化水素酸に対しても反応しません。両方の合金をダメにする唯一の条件は、ニッケル 200 または 201 が基準物質となる濃縮苛性アルカリ中の塩素酸塩汚染です。合金を選択する前に、ストリームの化学的性質を確立してください。

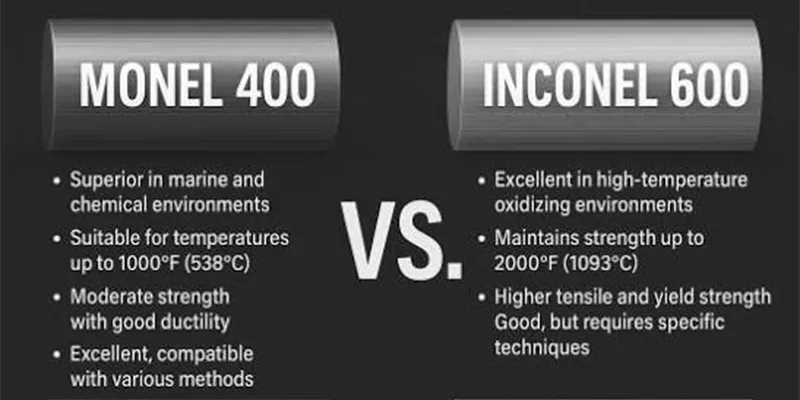

インコネル 600 対 モネル 400

モネル 400 は苛性ソーダや海洋サービスに適したデフォルトであり、インコネル 600 は高温酸化、酸化性酸、脱気された高純度蒸気に適しています。-プロセスにおける主なリスクが、アルカリおよび塩化物を含む水での全体腐食であるか、-高温環境での熱と亀裂であるかによって、ランキングは変わります。{6}}

理論的根拠: 2 つの合金は異なる保護メカニズムに基づいて構築されており、他のすべてはそれに準じます。モネル 400 は、ニッケル-銅固溶体-（ニッケル約 63-65 %、銅 28-34 %）の固有の貴性に依存しているため、不動態皮膜が破壊されてもその抵抗は崩れませんが、高温酸化から保護する皮膜もありません。インコネル 600 は、酸化条件で再生する酸化クロム スケールに依存しているため、空気中で 1093 ℃ (2000 °F) の温度に耐えることができ、フッ化水素酸などの還元酸には使用できないのです。プロセスがどのメカニズムを攻撃しているかを特定します。通常、どちらのメカニズムを選択するかは 1 つのステップで決定されます。

表 1 - インコネル 600 とモネル 400: 見出しの選択の比較

インコネル 600 とモネル 400 とは何ですか? なぜよく比較されるのですか?

インコネル600そしてモネル400は、最も古く、最も広く在庫されている固溶体ニッケル合金の 2 つであり、同じ市場分野を占めているため常に比較されています。どちらもステンレス鋼よりもはるかに高価で、ハステロイ C276 などのモリブデン含有超合金よりもはるかに安価であり、両方とも同じ倉庫から同じミル形式で日常的に提供されています。-

理論的根拠: 設計チームが苛性回路または海水ラインで 316L が故障していることを発見した場合、最初に受け取る 2 つのニッケル合金の見積もりは、ほとんどの場合、インコネル 600 とモネル 400 です。また、この 2 つの合金には原材料費が重複しているため、タイブレーカーとしての価格がなくなり、代わりに腐食データと製造要件に基づいて決定を下さざるを得なくなります。-だからこそ、比較は習慣ではなく適切に行う価値があります。

インコネル 600 (UNS N06600) とは何ですか?

インコネル 600 は、最低 72% のニッケル、14-17% のクロム、6～10% の鉄を含むニッケル-クロム-鉄合金で、UNS N06600 および Werkstoff 2.4816 (EN NiCr15Fe) として規格化されています。非磁性のため、熱処理で硬化しず、冷間加工でのみ強化されます。

理論的根拠: インコネル 600 は湿潤腐食用ではなく熱用に開発されました。そのクロム含有量は、1093 ℃ (2000 度) までの繰り返しの熱サイクルに耐える保護 Cr2O3 スケールを形成します。また、その高いニッケル含有量により、サプライヤーが説明する塩化物-イオン ストレス-腐食割れに対する事実上の耐性が得られます。この組み合わせが、この合金が炉の部品、窒化レトルト、触媒再生装置、原子力蒸気発生器の配管の標準材料となった理由であり、その後、耐酸性よりも高純度で塩化物割れのリスクが低いことが重要となる化学プラントの業務にこの合金が採用されるようになった理由です。ミルフォームとその個別の基準は、当社のインコネル 600 完全ガイドページ、下にパイプが覆われているインコネル600パイプそしてインコネル600パイプの性質と用途、およびその下のフランジインコネル600フランジガイド.

モネル 400 (UNS N04400) とは何ですか?

モネル 400 は、最低 63 % のニッケルと 28-34 % の銅を含むニッケル-銅合金で、UNS N04400、Werkstoff 2.4360、EN NiCu30Fe として規格化されています。これはクロムをまったく含まない単相の面心立方晶系固溶体であり、熱処理ではなく冷間加工によって強化されます。

理論的根拠: クロムが存在しないことが、モネル 400 のエンジニアリング上の決定的な事実です。モネル 400 は、酸化クロム膜に依存していないため、不動態合金を破壊する環境 -、流れる海水、堆積物下の塩化物、フッ化水素酸などの還元酸 - を破壊する環境で正確に機能しますが、硝酸や熱風などの強酸化媒体では防御できません。銅含有量によりフッ化水素酸の優れた材料となり、ニッケル含有量により苛性ソーダに対する耐性と塩化物 SCC に対する耐性が得られます。成績データはモネル 400 の特性と組成ページ、アプリケーションがオンになっているモネル400合金の用途と利点.

インコネル 600 とモネル 400 の化学組成はどのように異なりますか?

インコネル 600 は鉄を含むニッケル-クロム合金ですが、モネル 400 はクロムを含まないニッケル-銅合金です。このたった 1 つの構造上の違い -、主な合金相手としてのクロムと銅 - によって、このガイドの残りの部分で説明するほぼすべての性能の違いが説明されます。

クロムは表面現象である不動態化を促進します。これは酸化化学物質と高温スケーリングに対する耐性を獲得するものであり、還元化学物質には何の役にも立ちません。-銅は、還元環境や中性環境、特にフッ化水素酸や流れる海水中での安定性を促進しますが、酸化条件ではまったく保護しません。また、両方の合金が意図的に炭素をインコネル 600 で最大 - 0.15 %、モネルで最大 0.30 % 400 - にキャップして、溶接および高温使用における粒界での炭化物の析出を制限していることにも注意してください。-。

表 2 - 化学組成、重量パーセント (ASTM 制限)

苛性ソーダ (NaOH) サービスにはどの合金を選択すべきですか?

モネル 400 は、非常に低い全体腐食速度と苛性応力腐食割れのリスクが低いため、プロセス プラントが通常稼働する範囲での苛性ソーダおよび苛性カリのサービスに適しています。-インコネル 600 は正当な腐食性材料であり、アルカリ産業で広く使用されていますが、腐食性亀裂のリスクが文書化されており、無視するのではなく応力制御によって管理する必要があります。{4}}

理論的根拠: 苛性アルカリにおける 2 つの合金の一般的な腐食挙動は非常に近いため、ほとんど互換性があります。 23% NaOH、平均温度 104℃でのプラントテストでは、測定された速度はニッケル 200 で 0.004 mm/y、モネル 400 で 0.005 mm/y、インコネル 600 - で 0.004 mm/y であり、テストの精度をはるかに下回っていました。それらを分けるのは亀裂です。苛性 SCC は、苛性脆化とも呼ばれ、金属損失がほとんどなく突然の粒界または粒内破壊を引き起こすため、腐食代の計算では認識されず、実際に苛性機器を使用不能にする故障モードです。-

表 3 - 苛性ソーダの腐食速度: インコネル 600 対 モネル 400 対 ニッケル 200

出典: ニッケル開発研究所の苛性ソーダでのプラントおよび実験室の試験データ。公開されている腐食についてまとめられています。-アルカリガイダンスによる-。 1 mpy=0.0254 mm/年。値は指標であり、仕様を指定する前に実際の酒類の化学的性質と照らし合わせて確認する必要があります。

苛性応力-腐食割れとは何ですか?どの合金が最初に割れますか?

インコネル 600 は、2 つの合金よりも苛性 SCC リスクが高くなります。モネル 400 は、ほとんどのプラント条件下で苛性亀裂に耐性があり、高温と組み合わせた異常に高い応力下でのみ脆弱になります。

苛性亀裂には、濃アルカリ、引張応力、十分な温度の 3 つが同時に必要です -。インコネル 600 は、空気の存在下で約 300 ℃ 以上の温度で 50 % 苛性アルカリ中で亀裂が発生することが示されており、試験条件下では脱気した 10 % NaOH 中で 315 ℃ で亀裂が発生することが示されています。実験室での研究では、その亀裂の感受性は濃度だけではなく電気化学電位と関連付けられており、その値は自然腐食電位よりも最大で約 200 mV プラスです。

無酸素状態では亀裂が大幅に抑制されます。そのため、同じ合金が、ある苛性回路では数十年間使用でき、別の苛性回路では数か月以内に亀裂が発生する可能性があります。モネル 400 はニッケル 200 の腐食性能に近づき、高温での非常に高い応力下でのみ腐食亀裂が発生する可能性があると参考ガイダンスに記載されています。

腐食性 SCC の制御は、合金を変更するよりも安価です。残留溶接応力は 3 つの入力値の 1 つであるため、製造された接合部に応力除去熱処理を行うと、多くの場合、インコネル 600 を使用できない苛性回路での使用が可能になります -。同じ処理により、モネル 400 またはステンレス鋼システムの耐用年数が向上します。応力緩和を意図的に指定し、製造範囲で明示的に指定します。

代わりにニッケル 200 または 201 を選択する必要があるのはどのような場合ですか?

苛性液に塩素酸塩または次亜塩素酸塩の汚染が含まれている場合、濃度が高温で約 70 % を超える場合、または無水または溶融苛性液が使用される場合は常に、市販の純粋なニッケル 200 または 201 を選択してください。ニッケル 200 および 201 は、溶融状態までのあらゆる濃度の苛性ソーダを処理します。

塩素酸塩は酸化剤であり、酸化剤はモネル 400 とインコネル 600 の両方の保護膜を破壊します。公表されたデータは厳しいものです。73-96 % 苛性蒸発液に 0.30 % 塩素酸ナトリウムを添加すると、ニッケル 200 は 0.038 mm/y から 6.60 mm/y に、インコネル 600 は 6.60 mm/y に上昇しました。 0.056 mm/y ～ 9.65 mm/y - 微量汚染物質によって引き起こされる 2 桁の変動。

塩素酸塩は塩素アルカリ プロセスの通常の副生成物であるため、塩素酸塩の制限が記載されていない苛性蒸発器の仕様は、最初に購入する予定だった 2 つの合金のどちらであっても、不完全な仕様となります。私たちのニッケル200そして ニッケル200の塗布各ページでは、市販の純ニッケル代替品について詳しく説明しています。

海洋および海水サービスに適した合金はどれですか?

モネル 400 は、この 2 つのうちのより優れた海洋材料であり、苛性の比較が示すよりもはるかに優れた海洋材料です。流れる海水中での一般的な腐食速度は 0.025 mm/y (1 mpy) 未満ですが、インコネル 600 の場合はおよそ 0.05-0.13 mm/y (2-5 mpy) であり、ゆっくりとした流れや汚い条件下での孔食や隙間の攻撃に対してはるかに確実に抵抗します。

理論的根拠: ステンレス鋼やインコネル 600 などのクロム含有合金は不動態皮膜で保護されており、その皮膜は海水では脆弱です。塩化物イオンは局所的に膜を攻撃し、ガスケット、フジツボ、汚泥堆積物の下で酸素が消費されると膜は自己修復できないため、攻撃が集中します。モネル 400 はフィルムに依存しません。そのニッケル-母材は海水中で熱力学的に安定しているため、局所的に酸素を除去しても弱点が生じません。

これが、モネル 400 がプロペラ シャフト、海水バルブ トリム、ポンプ インペラ、潮汐帯留め具として数十年にわたって使用されてきた理由であり、この合金が海洋ベンチマークとしての評判を得た理由でもあります。-より広範な材料候補リストについては、を参照してください。海水配管に使用する合金はどれですかそして私たちの海洋工学ハブには、次のようなコスト重視の代替手段も含まれます。-海水淡水化用スーパーデュプレックス S32750.

表 4 - 海水の性能: モネル 400 とインコネル 600、参考として 316L

海水中での一般腐食速度のみで選定しないでください。どちらの合金も均一レート表では許容できるように見えます。また、多くの場合、ステンレス鋼も許容できるように見えます。-実際に海水配管で発生する故障は、局所的な-フランジの下の隙間攻撃、汚れによる孔食、高速屈曲部でのエロージョン-腐食--であるため、仕様では合金グレードだけでなく形状と速度も考慮する必要があります。

インコネル 600 とモネル 400 の機械的および物理的特性はどのように比較されますか?

インコネル 600 は、焼きなまし状態では 2 つのうちのより強くて硬いため、温度下でもその利点がはるかに優れています。モネル 400 は室温では柔らかく、強度は劣りますが、熱伝導性が高いため、海水や苛性物質での熱伝達装置に適しています。{3}}

どちらの合金も固溶強化されており、析出硬化ができないため、-室温での特性はレベルではないにしても同様です。発散は温度に現れます。インコネル 600 のクロム-含有マトリックスは高温まで強度を維持するため、炉や原子力用途に使用されましたが、モネル 400 は温度が上昇すると強度が低下し、最終的にはクリープではなく酸化によって強度が制限されます。熱伝導率は逆に低下します。モネル 400 は、100 ℃でインコネル 600 よりも約 47 % 多くの熱を伝導します。これは、熱交換器の表面積が直接的に減少することにつながります。

表 5 - 機械的特性、焼きなまし状態 (標準値および指定された最小値)

インコネル 600 およびモネル 400 の温度限界はどのくらいですか?

インコネル 600 は、空気中で 1093 °C (2000 °F) まで使用可能で、構造負荷をおよそ 816 °C (1500 °F) まで耐えることができます。モネル 400 は、連続空気供給では約 480 ℃ (900 °F) に制限され、約 540 ℃ (1000 °F) を超えると急激な酸化設定が行われます。このギャップはおよそ 2 倍であり、これは完全にクロムに起因します。

理論的根拠: 高温酸化は-スケールの成長の問題であり、-スケールの成長には成長の遅い付着酸化物を形成する元素が必要です。-インコネル 600 には 14-17% のクロムが含まれており、Cr2O3 層を生成し、熱サイクル後に保護機能を維持して再修復します。 1093 ℃を超えると、CrO3 ガスとして酸化物が揮発し始め、景気後退が加速します。モネル 400 にはクロムが含まれていないため、-成長が早く、付着性の低いニッケル-酸化銅が形成され、剥離して金属の損失が継続します。これは、モネル 400 が極低温で優れている理由でもあります-。同様に脆性皮膜が存在せず、-100 ℃以上まで延性を保ちます。

表 6 - 温度制限とサービスエンベロープ

どの合金が酸やその他の腐食性媒体中でより優れた性能を発揮しますか?

還元酸ではモネル 400 が勝ち、酸化酸ではインコネル 600 が勝ちます。一般的な答えはありません。どちらの合金を推奨する前に、その濃度、温度、通気量、塩化物含有量とともに酸の名前を付ける必要があります。

酸化性の酸は、酸化クロム皮膜を無傷に保つ電子を供給するため、インコネル 600 に有利です。還元性の酸はそれらを除去するため、不動態皮膜は安定化できず、合金はそのマトリックス - の固有の耐食性に依存する必要があり、ここでモネル 400 の銅がその役割を果たします。プロセス流はフローシートに沿って性質を変えるため、この区別は実際には重要です。つまり、脱気した酸供給原料は還元媒体として機能するのに対し、空気スパージ後または酸化剤と接触した後の同じ酸は酸化媒体として機能します。選択は金属表面の化学反応に従う必要があります。完全なメディア-ごと-のスクリーニング方法については、を参照してください。酸の種類による化学プラント用ニッケル合金管の選択.

表 7 - 媒体別の腐食挙動 (公表されている場合は参考速度)

速度値は、公開されているニッケル合金腐食データ (1 mpy=0.0254 mm/y) から編集された代表的な数値です。{0}実際の速度は、濃度、温度、通気、速度、微量汚染物質によって異なります。この表は、プロジェクト固有のテストの代替としてではなく、スクリーニング ツールとして扱ってください。-

2 つの合金は高温酸化と浸炭でどのように動作しますか?{0}

インコネル 600 は、炉の材料として機能するのに十分な耐酸化性と耐浸炭性を備えています。モネル 400 は、高温の酸化または浸炭雰囲気では絶対に使用しないでください。これは、2 つの合金間の最も明確な単一の境界線です。

理論的根拠: 浸炭は炭素の内部拡散であり、これにより表面硬度が上昇し、材料が脆化し、最終的には延性が破壊されます。これはガス中の炭素活動によって駆動され、炭素の輸送をブロックする安定した表面酸化物によって抵抗されます。インコネル 600 にはその酸化物が含まれていますが、モネル 400 には含まれていません。水素と 2% メタンを加えた浸炭試験では、インコネル 600 は 100 時間にわたって 925℃で 2.66 mg/cm2、1095℃で 12.30 mg/cm2 の増加を示し、これは管理可能な速度です。また、インコネル 600 の弱点は硫黄であることにも注意してください。硫黄を多く含むガス中で高温になると硫化するため、代わりに高クロム合金を検討する必要があります。-

インコネル 600 とモネル 400 はどのように溶接され、どの溶加材が適用されますか?

どちらの合金も GTAW、SMAW、GMAW プロセスで容易に溶接できますが、それぞれ独自のニッケルベースの溶加材が必要です。{0}インコネル 600 には ERNiCr-3 裸線または ENiCrFe-3 被覆電極を使用し、モネル 400 には ERNiCu-7 裸線または ENiCu-7 被覆電極を使用します。どちらの合金も鋼フィラーで溶接しないでください。

フィラーを母材に適合させると、溶接池の化学的性質が、適切な延性と耐食性を備えて凝固する範囲内に維持されます。工場でのミスの多くを占めるのは 2 つの故障モードです。まず、硫黄と鉛の汚染です。どちらの合金もこれらの元素に敏感であり、硫黄を含むマーキング クレヨン、切削液、油分を含んだ雑巾が一般的な発生源です。 2 つ目は、モネル 400 溶接部での鉄の希釈です。これにより、析出物が凝固挙動の悪いニッケル-銅-鉄の組成に向かって押し出されます。どちらのリスクも、特殊な消耗品ではなく、洗浄と希釈の制御によって管理されます。幅広いニッケル合金ファミリーの手順-レベルの詳細については、インコネル 625 溶接ガイドそしてハステロイ C276 溶接ガイド.

表 8 - 溶接と製造の比較

インコネル 600 とモネル 400 の価格はいくらですか?また、そのプレミアムをどのように正当化する必要がありますか?

2 つの合金は同じ商用バンド内にあり、どちらも確実に安価ではありません。プレートおよびシートの 2026 年中頃の価格帯は、インコネル 600 でおよそ 25 ～ 38 米ドル/kg、モネル 400 で 28 ～ 60 米ドル/kg であり、棒鋼および重量セクションの価格は高く、地域納入価格は再び高くなります。価格でどちらかを選択しないでください。

理論的根拠: 予算編成には理由が重要であるため、コストがほぼ同じである理由を理解する価値があります。ニッケルは重量でインコネル 600 の約 72 %、モネル 400 の約 63{{5}65 % を占めているため、原料負荷は同等です-。モネル 400 は、その低いニッケル含有量を約 30 % の銅で補っており、この 2 つの金属はトンあたり 2 倍以内で頻繁に取引されています。-ニッケルだけでニッケル合金の原材料コストの 55-70 % が占められるため、LME ニッケル価格が変動すると両方のグレードが連動して変動します。工学的な結果として、合金の選択は腐食と製造ロジックに基づいて行われるべきであり、コストを節約するための議論は、ステンレス鋼またはスーパー二相鋼の代替品についてであり、これら 2 つの鋼材のどちらかで行うべきではありません。

表 9 - 2026 年のコスト比較の目安（見積もりではなく予算参照）

各合金にはどの ASTM、ASME、および同等の規格が適用されますか?

インコネル 600 とモネル 400 は、並列ではありますが完全に別個の標準シリーズを使用します。インコネル 600 は ASTM B166、B167、B168、B516、B517、B564 および B366 の対象となります。モネル 400 は ASTM B127、B163、B164、B165、B474、B730、B564 および B366 の対象となります。どちらも ASME の下で SB 接頭辞付きで認識され、溶接資格用に異なる P 番号が付与されます。-

間違った製品形状規格を指定することは、納品が拒否される最も一般的な原因の 1 つです。これは、同じ合金の形状間で機械的特性の最小値が異なるためです。 ASTM B163 に注文されたモネル 400 シームレス熱交換器チューブは、B165 に注文されたモネル 400 パイプと同じ要件を満たしていません。ただし、両方とも UNS N04400 であり、同じ工場から出荷される場合もあります。合金、UNS番号、製品形状、規格をその都度明記してください。

表 10 - 製品の形式と適用される規格

表 11 - の同等および相互参照の指定-

苛性アルカリおよび海洋用途における各合金の一般的な用途は何ですか?

モネル 400 は苛性蒸発、海水処理、フッ化水素酸のアルキル化サービスで主流となっており、インコネル 600 は炉と熱処理ハードウェア、高純度および核蒸気システム、酸化または塩化物分解を避ける必要がある化学プロセスで主流となっています。{2}

アプリケーションはそのメカニズムに従います。プラントがアルカリや塩水を扱う場合、材料は不動態皮膜なしで存続する必要があるため、ニッケル-銅合金になります。プラントが熱を発生させたり、酸化化学物質を扱ったり、高純度の蒸気サイクルを操作したりする場合、材料は安定した酸化物を維持する必要があるため、ニッケル-合金になります。この枠組みの実際的な価値は、調達エンジニアが、プロセス ライセンサーが 2 つのうちのどちらを指定する可能性が高いかを予測できること、つまり、どのスペアパーツとどの溶加材を在庫しておく必要があるかを予測できることです。最もよく注文される商品の商品フォーム ページは次のとおりです。-モネル400パイプ, モネル400シートとプレート, モネル400丸棒そしてASTM B564 モネル 400 フランジ.

表 12 - 業界および職務別のアプリケーションのマッピング

インコネル 600 とモネル 400 の選択を 7 つのステップで決定するにはどうすればよいですか?

プロセス化学から始まり材料検証で終わる 7 つのステップの手順として選択を実行します。-ステップは意図的に順序付けされています。最初の 3 つは物理学上の間違った合金を排除し、次の 3 つは製造とシステムの制約に対して生き残った候補をテストし、最後の 1 つは調達と建設中の決定を保護します。

間違った合金に起因する材料の破損のほとんどは、合金の破損ではありません。それらは、仕様上の欠陥-、文書化されなかった塩素酸塩の制限、リスト化されたことのない蒸気{2}}出口温度、スケジュールを保存するために削除されたストレス軽減要件-です。注文書が打ち切られる前に、変更に費用がかからない短い順序付けされた手順でこれらの漏れを見つけます。

7つのステップの順番

1. 合金ファミリー - ではなく、ストリームの化学的性質を定義します実際の使用媒体を数値で書き留めます: NaOH または KOH 濃度 (wt%)、塩素含有量 (ppm)、塩素酸塩含有量 (ppm)、溶存酸素、pH、流れが酸化か還元か。塩化物と塩素酸塩は、アルカリ濃度だけで行った選択を最も頻繁に覆す 2 つの汚染物質です。
2. 全温度エンベロープを修正 -定常状態、動揺状態、スタンバイ状態、蒸気抜き、洗浄サイクルの温度を記録します。{{0}苛性応力-腐食亀裂は温度と残留応力によって引き起こされるため、冷間で稼働しても 150℃ で蒸気洗浄されたユニットでも亀裂が発生する可能性があります。-
3. 許容可能な腐食代を設定します -設計腐食率 - 0.1 mm/y (約 4 mpy) は圧力を含むプロセス機器の一般的な上限です -} を選択し、公開されている等値腐食データに対して両方の合金をスクリーニングします。-どちらの合金も、ほとんどの腐食性および海水の用途でこのスクリーニングに合格します。スクリーンは、少数の場合に失敗した場合に失格にするために存在します。
4. 亀裂のリスクを一般的な腐食とは別に評価します -苛性 SCC と塩化物 SCC は、これら 2 つの合金を一般的な腐食とは異なるランク付けします。苛性アルカリでは、モネル 400 の方が亀裂のリスクが低くなります。塩化物-含有水および-高純度の脱気蒸気では、インコネル 600 がより強力な性能を発揮します。最もゆっくりと薄くなる合金が最後に亀裂を生じるとは決して考えないでください。
5. 製造、溶接、応力除去を確認します -プロジェクト領域での溶加材の入手可能性、接合部が異種溶接であるかどうか、応力除去処理が指定されているかどうかを確認してください。{0}}残留溶接応力は苛性 SCC への制御可能な入力であり、多くの場合、最も安価にリスクを軽減できます。
6. -非腐食要件を確認してください -高温強度とクリープ寿命、熱伝達義務の熱伝導率、部品が計器や掃海装置の近くにある場合は磁気特性、川が酸っぱい場合は NACE MR0175 / ISO 15156 の適用範囲を検証します。-
7. 納品された資料が仕様に照らして検証されます -ポジティブ マテリアル アイデンティフィケーション（PMI）によって化学的性質を確認し、正しい製品形式基準に照らして製造証明書を確認します。-腐食性サービスの場合は、プロセスの流れで塩素酸塩の制限を検出するのではなく、購入仕様に塩素酸塩の制限を追加します。

これら 2 つの合金で最も多くの障害が発生するのはどのような仕様ミスですか?

避けられる失敗のほとんどは 5 つの間違いで説明されます。苛性仕様から塩素酸塩と塩化物の制限を省略すること、設計範囲から蒸気の排出と洗浄温度を省略すること、両方の合金が塩化物 SCC に耐性があるため苛性 SCC に対して同等の耐性があると仮定すること、スケジュールを節約するために応力除去熱処理を省略すること、不適合な溶加材または硫黄で汚染された工場工具を使用して溶接することです。-

理論的根拠: 各間違いには共通の構造があり、腐食メカニズムが依存する入力が削除されます。-。苛性 SCC には温度、応力、濃アルカリが必要です。塩素酸塩の制限値を指定すると化学的性質に対処し、応力緩和では応力に対処し、完全温度エンベロープでは温度に対処します。いずれかの入力を削除すると、故障モードは解消されます。対処せずに放っておくと、何年もその問題が現れない可能性があります。それがまさに、こうした間違いを高価にし、繰り返しやすくする原因なのです。

苛性および船舶用の購入仕様チェックリスト: 合金グレードと UNS 番号。製品形状標準。 NaOH または KOH 濃度 (重量%);塩化物制限 (ppm);塩素酸塩の制限値（ppm）。最高温度と蒸気出口温度。-腐食代と設計率。必要なストレス軽減。溶加材および溶接手順の仕様。 PMI 要件。流れが酸っぱい場合は、NACE MR0175 が適用されます。注文ではなく、お問い合わせに添付してください。

関連資料とさらなる合金の比較

以下の記事では、この比較を隣接する選択の決定にも拡張しています。モネル 400、インコネル 600、および近隣のニッケル合金がそれぞれどこに属するのかを理解するには、これらを合わせて読んでください。

インコネル 625 対 モネル 400-モリブデン含有グレードが海水と酸性ガスの状況をどのように変えるか-。

海水用インコネル 625 vs ハステロイ C276-これら 2 つのグレードよりも上位の合金層。-

インコネル 625 対 ハステロイ C276 完全選択ガイド- は、耐食性をさらに向上させるための完全なサイドバイサイド方式です。--

酸用ハステロイ C276- インコネル 600 もモネル 400 も媒体に耐えられない場合はどこに行くべきか。

化学プラント用ハステロイC276- 混合酸と塩化物--の強力なケース。

化学装置材料- 腐食用途で使用される容器、カラム、熱交換器のハブ。

海洋工学材料- 海水、スプラッシュ ゾーン、海底のセレクションを 1 か所にまとめました。-

海洋工学用インコネル 625- 高強度の海洋オプション。-

ニッケル合金FAQライブラリ全学年にわたる - 個の簡単な回答。

インコネル 600 (UNS N06600) またはモネル 400 (UNS N04400) のプレート、シート、パイプ、チューブ、バー、鍛造品、継手についての直接見積もりについては、グレード、製品形式、規格、サイズ、数量を JN アロイ チームに送信してください。工場証明書の範囲が記載された見積もりが返信されます。

よくある質問

苛性ソーダとしては、インコネル 600 よりもモネル 400 の方が優れていますか?

はい、ほとんどの腐食性サービスに対応します。モネル 400 は、23 % NaOH および 104 C でのプラント テストにおけるインコネル 600 の 0.004 mm/y に対して、同等の一般腐食速度 - 0.005 mm/y を示します - が、苛性応力腐食割れのリスクは低くなります。-苛性応力腐食割れは、実際に苛性機器を使用不能にする故障モードです。高温強度や硫黄を含む流れなどの別の要件が亀裂のリスクを上回る場合にのみ、苛性処理にインコネル 600 を選択し、その後応力緩和を指定します。{11}}

インコネル 600 は苛性ソーダサービスに使用できますか?

はい、アルカリ産業で広く使用されていますが、苛性亀裂の影響を受けないわけではありません。インコネル 600 は、空気中約 300 ℃ 以上の 50 % 苛性アルカリ中で、および試験条件下で 315 ℃ の脱気 10 % NaOH 中で亀裂が生じることが示されています。酸素-のない状態では亀裂が大幅に抑制され、製造された接合部の応力が軽減されることでリスクがさらに軽減されます。 Monel 400 のドロップイン代替品としてではなく、これらのコントロールを配置して指定してください。-

モネル 400 とインコネル 600 のどちらの合金が海水に対してより優れていますか?

モネル 400。流れる海水中での一般的な腐食速度は、インコネル 600 の約 0.05-0.13 mm/y (2-5 mpy) と比較して、0.025 mm/y (1 mpy) 未満であり、塩化物が分解する酸化クロム膜に依存しないため、低速走行または汚れた条件下での孔食や隙間攻撃に対する耐性がはるかに優れています。地元で。

モネル 400 は応力-腐食の影響を受けませんか?

これは、塩化物応力腐食割れの影響を実質的に受けないものとして扱われます。{0}これは、高温の塩化物使用で 304 および 316 ステンレス鋼を破壊する割れモードです。苛性亀裂の影響を受けないわけではありません。参考ガイダンスでは、モネル 400 は非常に高い応力と高温下では苛性亀裂が発生する可能性があると記載されていますが、耐久性はニッケル 200 に近づき、この義務においてはインコネル 600 を上回っています。

インコネル 600 は塩化物応力-腐食割れに対して耐性がありますか?

はい。インコネル 600 は、高温の高濃度塩化物溶液中でも、塩化物-イオン応力-腐食亀裂に対して事実上耐性があると考えられています。この耐性はクロムではなくニッケル含有量の多さによってもたらされ、これがこの合金が原子力蒸気発生器の配管や高純度水システムに採用された主な理由です。-

モネル400の最高使用温度は何度ですか?

連続空気供給では約 480 ℃ (900 °F)。モネル 400 にはクロムが含まれていないため、成長が速く、付着性の低い酸化物が形成され、約 540 ℃ (1000 °F) を超えると急速なスケールが始まります。-この限界は酸化限界であり、融解限界ではありません。合金の融解範囲は約 1300 ～ 1350 ℃です。

インコネル 600 の最高使用温度は何度ですか?

インコネル 600 は、空気中で 1093 ℃ (2000 °F) までの温度で酸化やスケールに耐えます。耐荷重構造サービスの場合、実際の限界はこれより低くなります。- 許容応力は標準的な製品形状でおよそ 816 ℃ (1500 °F) と表にまとめられており、約 650 ～ 700 ℃ を超えるとクリープが支配的な設計条件になります。

モネル 400 はフッ酸サービスに使用できますか?

はい、任務の参考資料でございます。モネル 400 は、無水 HF および HF 蒸気を含む沸点までのあらゆる濃度のフッ化水素酸に耐性があり、周囲温度で 48 % HF 中での腐食速度は 1 mpy (0.025 mm/y) 未満です。これが、HF アルキル化ユニットが Monel 400 容器、配管、溶接肉盛を中心に構築される理由です。

インコネル 600 はフッ化水素酸サービスに使用できますか?

いいえ、インコネル 600 は、酸化クロムの保護膜が還元酸中で安定に保てないため、フッ化水素酸によって急速に攻撃されます。いかなる濃度においても HF サービスに対して指定するべきではありません。モネル 400 を選択し、非常に厳しい HF 用途の場合はニッケル-モリブデン合金を検討してください。

硝酸にはどの合金を使用すべきですか?

インコネル 600。硝酸は強い酸化力を持ち、インコネル 600 の酸化クロム皮膜を安定させ、優れた耐食性を与えます。モネル 400 は、ニッケル-銅マトリックスが保護不動態皮膜を形成できず、急速かつ均一に腐食するため、酸を酸化する場合にはまったく推奨されません。

インコネル 600 の溶接にはどのような溶加材が使用されますか?

GTAW 用の ERNiCr-3 裸線（インコネル 82 とも呼ばれる）および SMAW 用の ENiCrFe-3 被覆電極（インコネル 182）、両方とも AWS A5.14 および A5.11 に準拠しています。インコネル 600 は ASME P-No. 43 であり、P-No. 43 と P-No. 1. をブリッジするために ERNiCr-3 を使用して炭素鋼に溶接されることがよくあります。

モネル 400 の溶接にはどのような溶加材が使用されますか?

GTAW (Monel 60 フィラー) 用の ERNiCu-7 裸線および SMAW (Monel 190) 用の ENiCu-7 被覆電極、AWS A5.14 および A5.11 に準拠。 Monel 400 は ASME P-No. 42. 鉄のピックアップは溶接デポジットを劣化させるため、鋼フィラーは決して使用しないでください。また、鋼工具からの鉄の希釈を管理してください。

モネル400は磁性を持っていますか?

モネル 400 は、あらゆる温度において本質的に非磁性として扱われます。-重度の冷間加工後や表面に鉄汚染が見つかった場合、わずかな強磁性応答が測定されることがあります。そのため、磁気に敏感な用途のコンポーネントは想定するのではなく検証する必要があります。-

インコネル600は磁性を持っていますか?

いいえ。インコネル 600 は、あらゆる条件および通常の使用温度において非磁性であり、キュリー点は周囲温度よりはるかに低くなります。{2}}これは、敏感な機器の近くや、磁気署名が問題となる機器で使用されます。

モネル 400 とインコネル 600 は相互に、または炭素鋼に溶接できますか?

はい。どちらも、膨張と組成の違いに対応するニッケルベースのフィラー -、インコネル 600 の場合は ERNiCr-3、モネル 400 の場合は ERNiCu-7 を使用して、日常的に炭素鋼に溶接されます。モネル 400 を炭素鋼に溶接するには、鉄の希釈を制御する必要があり、多くの場合、ニッケル中間層が好まれます。 2 つの合金間の接合、または合金とステンレス鋼間の接合の場合、溶接手順は卑金属手順に由来するものではなく、その組み合わせに特化して認定される必要があります。

どの合金が熱伝導率に優れていますか?

インコネル 600 の 14.8 W/m/K に対して、Monel 400 は 100 C で約 21.8 W/m/K と大差 - で、約 47 % の利点があります。海水や苛性物質を扱う熱伝達装置の場合、その違いにより必要な表面積が減り、多くの場合、より小型で安価な熱交換器が必要となります。-

インコネル600とモネル400ではどちらが高価ですか?

それらは十分に近いので、価格が選択を決定する必要はありません。 -プレートとシートの 2026 年中頃の価格帯は、インコネル 600 でおよそ 25 ～ 38 米ドル/kg、モネル 400 で 28 ～ 60 米ドル/kg です。ニッケルはニッケル合金の原材料コストの 55 ～ 70 % を占めるため、両方のグレードは LME ニッケル価格に合わせて変動します。認証を含む納入コストを比較し、腐食と製造ロジックに基づいて選択します。

苛性ストリームに塩素酸塩が含まれている場合はどうなりますか?

どちらの合金も故障するため、仕様をニッケル 200 または 201 に引き上げる必要があります。73-96 % 苛性蒸発液に 0.30 % 塩素酸ナトリウムを添加すると、ニッケル 200 の腐食速度が 0.038 mm/y から 6.60 mm/y に上昇し、インコネル 600 の腐食速度が 0.056 mm/y から 6.60 mm/y に上昇しました。 9.65mm/年。塩素酸塩は塩素アルカリプロセスの通常の副生成物であるため、塩素酸塩の制限のない苛性の仕様は不完全です。

インコネル 600 またはモネル 400 には溶接後の熱処理が必要ですか?-

どちらの合金も通常、腐食サービスのために溶接後の熱処理を必要としません。{0}ただし、残留溶接応力は腐食応力-腐食亀裂への 3 つの入力のうちの 1 つであるため、接合部に高温の集中腐食が見られる箇所では応力緩和が指定されることがよくあります。{2}}応力緩和を指定することは、通常、苛性デューティで利用可能な最も安価なリスク軽減です。

インコネル 600 およびモネル 400 は、NACE MR0175 に基づくサワー サービスに適していますか?

適用範囲は限られているため、特定の標準エディションと、意図された硬度および熱処理条件に対して検証する必要があります。{0}}モネル 400 は NACE MR0175 サワー サービスの対象範囲が限られており、インコネル 600 はすべてのサワー サービスに自動的に適用されるわけではありません。- NACE MR0175 / ISO 15156 に対する明示的な準拠宣言がなければ、H2S- を含むサービスにどちらの合金も指定すべきではありません。

モネル400とモネルK-500の違いは何ですか？

Monel K-500 は、同じニッケル銅系の時効硬化可能なバージョンで、析出硬化を可能にするアルミニウムとチタンが添加されています。モネル 400 よりも強度と硬度が大幅に高く、同じ耐海水性と苛性腐食性を維持しており、腐食よりも強度が重要な要件であるポンプ シャフト、バルブ ステム、および留め具に使用されます。

インコネル 600 は海水に直接接触して使用できますか?

注意すれば可能です。インコネル 600 は、流れる海水中で良好な一般腐食性能を発揮し、塩化物 SCC に対して効果的に耐性がありますが、低速、停滞、汚れのある条件ではモネル 400 よりも隙間腐食や孔食が発生しやすくなります。-形状が避けられない場合 - フランジ面、ガスケット シート、-堆積領域の下 - 通常、モネル 400 またはスーパー二相ステンレス鋼がより良い選択です。
